에스텔론 스피커는 무엇보다 직선이 하나도 없는 곡선 형태의 파격적인 인클로저 디자인으로 유명합니다. 물론 내부 정재파와 회절을 줄이기 위해서죠.
인클로저 재질 역시 대리석 기반의 복합소재를 써서 공진과 진동을 사전에 차단했습니다. 내부 댐핑재 역시 천연과 합성 재질을 다양하게 투입했습니다.

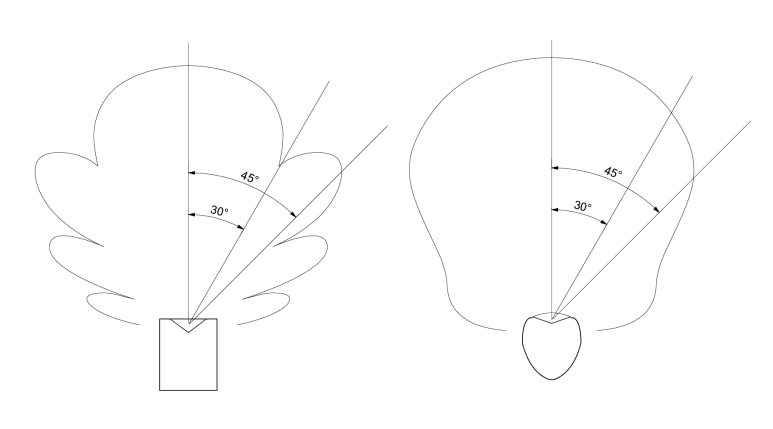

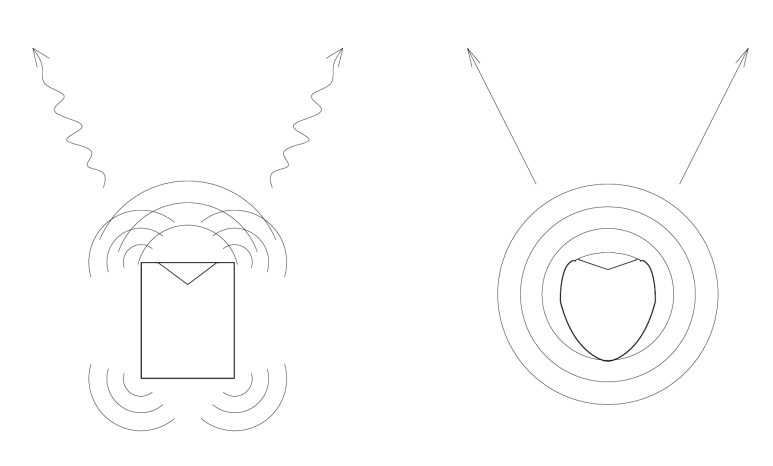

위 그림을 보면 회절 현상과 이로 인한 음질 피해를 쉽게 알 수 있습니다. 스피커를 위에서 본 그림인데, 왼쪽이 전통적인 박스형 스피커,
오른쪽이 에스텔론 X Diamond MKII 스피커입니다.
에스텔론은 또한 드라이버에도 큰 신경을 써서 상위 모델들에는 아큐톤의 다이아몬드, 세라믹, 알루미늄 진동판 유닛을 투입하고 있습니다.
X Diamond MKII에는 1인치 아큐톤 다이아몬드 트위터, 7인치 아큐톤 세라믹 미드우퍼, 11인치 아큐톤 세라믹 샌드위치 돔 우퍼를 장착했습니다.
모델
트위터
미드레인지
우퍼
X Diamond MKII
1" 아큐톤 다이아몬드
7" 아큐톤 세라믹
11" 아큐톤 세라믹
에스텔론 스피커는 전 모델이 미드레인지 유닛/미드우퍼가 트위터보다 위에 있는데, 이는 해당 유닛을 리스닝 룸 정중앙 높이에 최대한 가깝게 위치시킴으로써 높은 저역~낮은 중역 소리의 착색을 최소화하기 위한 선택입니다. 이러한 배치 덕분에 트위터는 자연스럽게 청취자 귀 높이에 올 수 있습니다.

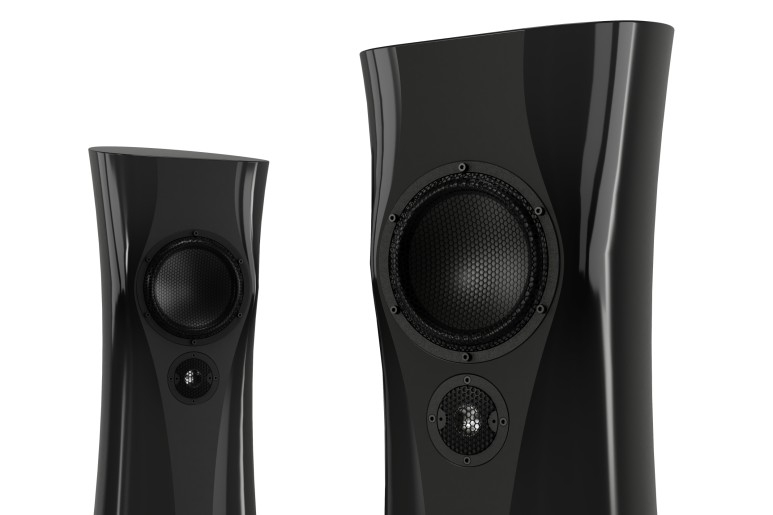

X Diamond MKII 스피커(오른쪽)는 전면 배플이 트위터쪽으로 갈수록 좁아지는 디자인을 취해 고역대 주파수가 리니어하게 확산되도록 했습니다.
이렇게 되면 악기와 가수의 이미지가 또렷해질 뿐만 아니라 청취 위치에 크게 상관없이 깨끗한 고음을 들을 수 있습니다.

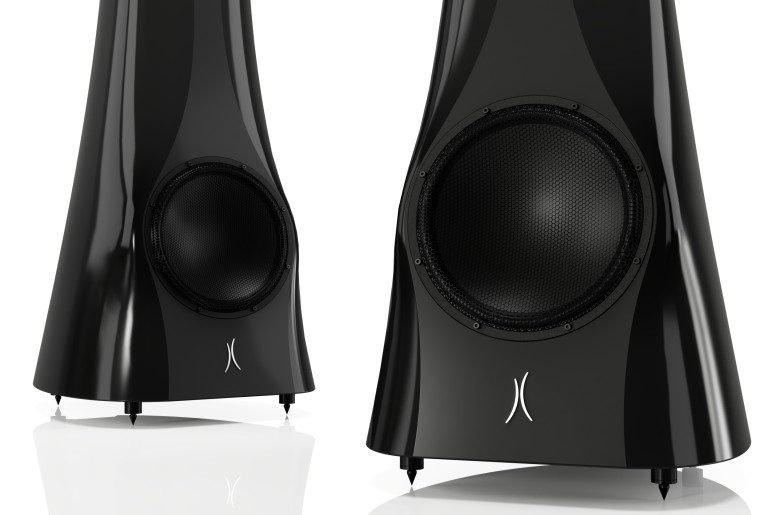

우퍼를 리스닝 룸 바닥에 가깝게 놓은 것은 저음을 일관되게 재생하고 정재파를 고루 분산시키기 위해서입니다.
이렇게 되면 청취 위치를 보다 쉽게 선택할 수 있는 이득이 생기게 됩니다.

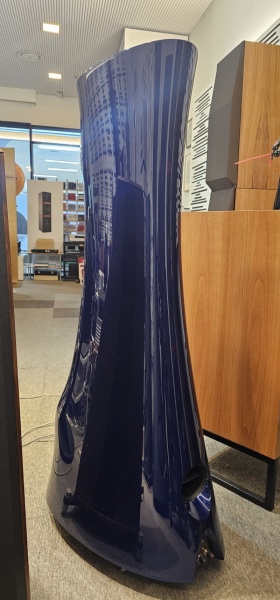

우퍼를 수납한 챔버는 후면 포트를 통해 베이스 리플렉스 방식으로 저음을 확장합니다.
포트를 후면에 위치시킨 것은 전면에서 방사되는 중역대 주파수로부터 영향을 받지 않기 위해서입니다.

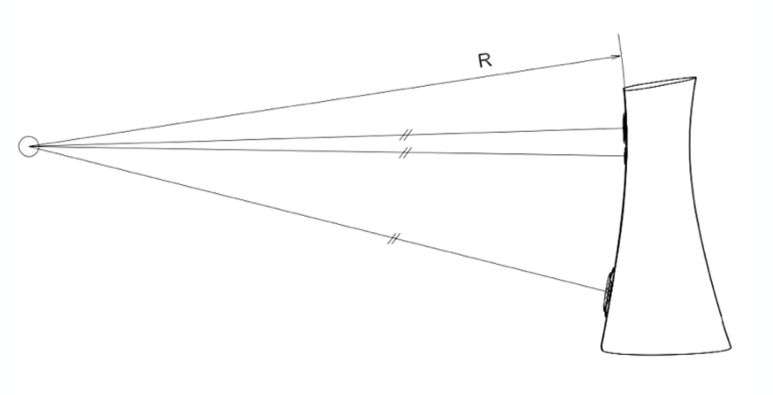

X Diamond MKII 스피커는 미드레인지, 트위터, 우퍼가 청취 위치로부터 모두 같은 거리에 위치합니다.
이렇게 되면 크로스오버 주파수 부근의 두 유닛이 낸 소리가 동시에 귀에 들려 보다 정확한 재생음을 얻을 수 있습니다.
X Diamond 스피커는 MKII 버전이 되면서 네트워크 회로를 개선하고 코퍼 포일 코일, 문도르프 저항과 실버 골드 오일 커패시터 등으로 업그레이드해
음질을 크게 향상시켰습니다. 크로스오버 필터 슬로프는 우퍼와 미드가 3차 오더, 미드와 트위터가 2차 오더로 설계했습니다.
네트워크 회로는 전용 챔버 안에 수납됐습니다.
또한 쿠발라-소스나의 새 순동 케이블을 투입해 보다 섬세한 재생이 가능해졌습니다. 스피커케이블 커넥터 역시 새 후루텍 제품을 썼고, 바닥 스파이크는 에스텔론이 디자인한 새 스테인레스 스틸 제품으로 업그레이드됐습니다.
X Diamond MKII 스펙
Type: 3-way passive speaker, bass reflex
Frequency response: 22 - 60 000 Hz
Power rating: 200 Watts
Nominal impedance: 6 Ω (min 3,8 Ω at 55 Hz)
Sensitivity: 88 dB/2.83 V
Min amplifier power: 30 Watts
Internal cabling: Kubala-Sosna
Cabinet material: Marble-based composite
Woofer: 280 mm (11”) ceramic sandwich from Accuton
Mid-woofer: 173 mm (7”) ceramic membrane from Accuton
Tweeter: 25 mm (1”) CELL diamond inverted dome from Accuton
Height: 1370 mm (54”)
Width: 450 mm (17.5”)
Depth: 640 mm (25”)
Net weight: 86 kg (190 lbs.) per piece
Recommended room size: 25 - 80 m² (270 - 860 ft²)
마감 : 레드 로켓 리퀴드 글로스,
화이트 글로스, 화이트 매트,

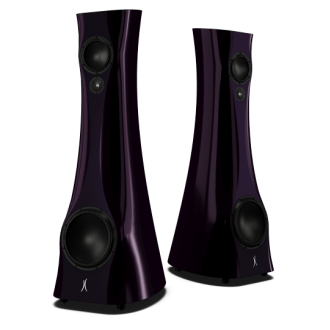

바이올렛 나이트 리퀴드 글로스,
블랙 라바 리퀴드,

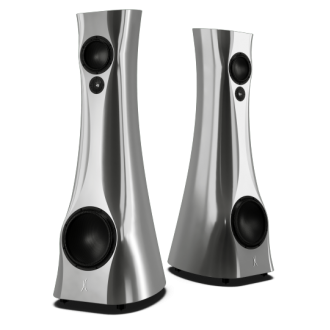

실버 퓨어 알루미늄 리퀴드 글로스,

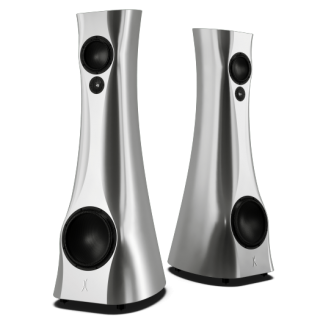

실버 퓨어 알루미늄 매트,

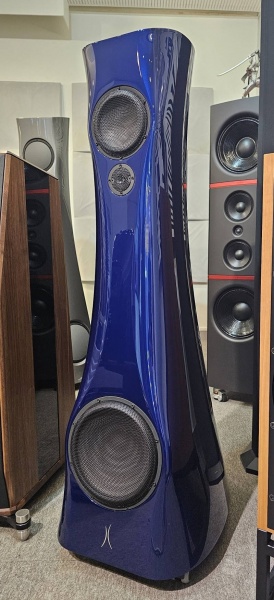

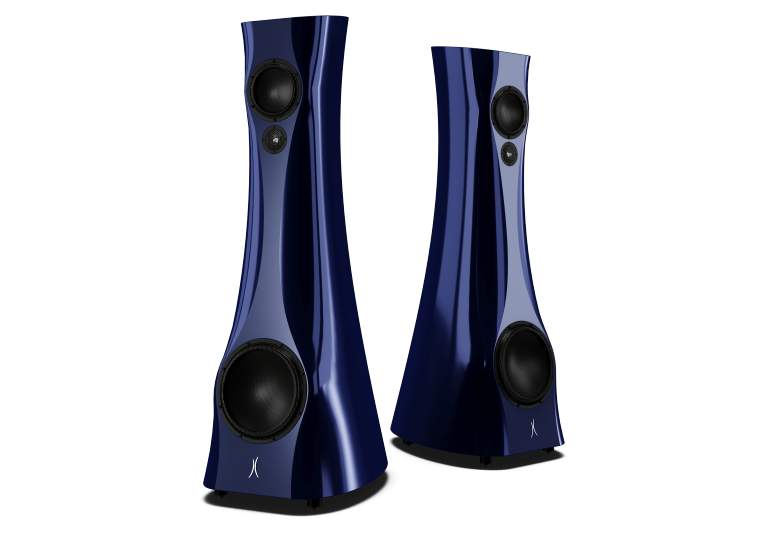

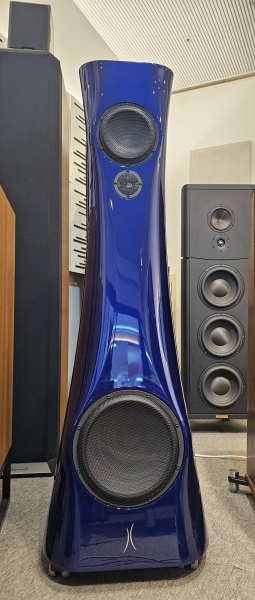

블루 코발트 리퀴드 글로스
새로운 X Diamond Mk II의 우아한 외관은 이전 모델과 동일한 스위핑 실루엣을 자랑하지만, 치솟는 캐비닛에는 수많은 기술 발전이 담겨 있어
시장에서 가장 세련된 풀-레인지 스피커 중 하나로 꼽힙니다.
X 다이아몬드 Mk II 시스템의 엔지니어링 진보에는 새로운 초경질 다이아몬드 트위터와 더 넓은 동적 범위와 투명성을 위해 개선된 구성 요소를 갖춘
새로운 크로스오버 네트워크가 포함되어 있습니다. X 다이아몬드 Mk II에는 신나는 오디오 경험을 제공하는 새로운 케이블이 포함되어 있습니다.
모든 에스텔론 제품은 동일한 일반 설계 및 시공 원리를 사용하여 유사한 방식으로 생산됩니다. 첨단 및 혁신적인 엔지니어링 개념을 통해, 당사의 라우드스피커는 실내 및 음향과 시너지 효과를 발휘하여 녹음의 사운드 스테이지와 음악적 세부 사항을 노출시키는 감성적인 청취 경험을 재현합니다.
Estelon 엔지니어링은 수년간 연구와 테스트를 통해 라우드스피커의 음향 공학적인 복잡한 형상을 위한 최고 품질의 캐비닛과 구조를 제공할 수 있는 적합한 재료를 찾았습니다. 당사는 내부와 외부에서 이러한 진보된 표면 기하학적 구조를 가진 캐비닛을 만들 수 있도록 독점적인 대리석 기반 복합 재료와 특수 몰딩 기술을 개발했습니다.
캐비닛의 독특한 모양은 매우 복잡하고 고전적인 상자 디자인과 큰 차이가 있습니다. 곡선형 캐비닛 벽과 복잡한 내부 챔버 시스템이 결합되어 캐비닛을 비공진적으로 만듭니다. 이처럼 고도로 발전되고 복잡한 캐비닛 설계와 구조는 다양한 고성능 드라이버 요소에서 순수하고 영향을 받지 않는 소리만 발산할 수 있도록 합니다.
라우드스피커가 가장 순수한 음악성을 드러낼 수 있도록 고급 내부 감쇠를 구현했습니다. 감쇠는 음악 스펙트럼 전반에 걸쳐 최상의 효과와 전체적인 균형을 갖도록 오랜 테스트 과정을 거쳐 설계되었습니다. 저희는 다양한 천연 및 합성 감쇠 물질을 선택했습니다. 감쇠 물질 유형, 배치 및 양은 계산, 측정 및 엄격한 듣기 테스트를 통해 선택되었습니다.
각 스피커에는 우퍼 1개, 미드 우퍼 1개, 트위터 1개가 있습니다. 스피커가 모든 사운드 스펙트럼을 최고 품질로 재현하기 위해 세 가지 다른 드라이버 유형의 조합을 신중하게 선택했습니다. 이러한 고품질 드라이버는 독일의 드라이버 제조업체 Thiel & Partner GmbH가 Accuton이라는 브랜드로 설계 및 생산하여 세계적으로 최고로 추앙받고 있습니다.
크로스오버 구성 요소는 사용 가능한 최고의 요소 중에서 선택되었으며, 최종 결과의 시너지 효과가 중요한 결정 요인이 되었습니다. 모든 구성 요소는 완벽한 쌍을 산출하도록 측정됩니다. 교차 필터는 마이크로폰 효과와 진동 영향을 줄이기 위해 자체 격리된 챔버에 있습니다. 우퍼와 미드 우퍼 사이의 크로스오버 필터 기울기는 3차, 미드 우퍼와 트위터 사이의 2차입니다.
)
!
