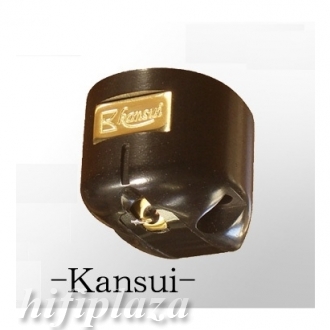

Miyajima Lab Kansui 스테레오 카트리지

사양

제품명 : 스테레오 Kansui
임피던스 : 약 16ohm (약 0.23mV 출력)
주파수 범위 : (-3dB) 20Hz ~ 32kHz
적정 침압 : 2.3g
스타일러스 : Shibata (다이아몬드)
적합성 : (10Hz) 약 9 × 10-6cm / dyne
적절한 온도 : 20-30 섭씨 (최적 25C )
무게 : 약 9.7g
본체 : African Blackwood

크로스 링 방식에 대한 제작자 설명 ...

크로스 링 방식은 포노 카트리지의 결함을 깨뜨렸습니다.
좌우 코일을 교차시켜 좌우 코일의 중심점을 합치면 LP 재생 능력은 중심점을 받침점으로하여 크게 향상되며 기존의 큰 왜곡의 원인을 대부분 해소합니다.


기존의 포노 카트리지에는 두 가지 큰 문제가있었습니다.
기존의 포노 카트리지는 사각 철심을 캔틸레버에 설치하고 코일을 철심에 감습니다.
그리고 철심 중앙에 와이어를 설치합니다.
그리고 요크의 고무 댐퍼를 통해 고정됩니다.
따라서 이동 지점은 코일 외부의 고무 댐퍼에 있습니다.
철심에는 십자형의 것도 있습니다.

이 방법은 철의 심을 코일로부터 이동 지점이 분리되도록 사용한 자기 유도식의 발전 시스템이됩니다.
따라서 자기장에 놓인 철 조각은 자석에 강하게 끌려 자유롭고 정확한 이동이 가능하지 않습니다.
또한 와이어가 구부러진 부분이 있기 때문에 이동점이 모호합니다.
모호한 지지점은 팁의 움직임을 코일에 정확하게 전달할 수 없습니다.


구조를 설계하는 시점에서 그런 것을 예측할 수 있었습니다.

크로스 링 방식이 고안되었습니다.

크로스 링 방식은 기존 포노 카트리지의 큰 결점을 없앴습니다.
크로스 링 방식은 좌우 코일의 중심점을 동기화하고 중심점을 명확한 이동 점으로 가정하여 정확한 재생을 가능하게 합니다.
또, 코일에 이동 점이 위치하기 때문에 철심을 수지로 바꿀 수 있습니다.
또 가볍게 자력의 영향을 잃어 자유로이 정확한 움직임을 가능하게했습니다.

크로스 링 방식은 훌륭한 능력을 가졌습니다.
속도를 먼저 느꼈으며 그리고 그것은 자연스러운 소리입니다.
불필요한 부수적인 소리는 없습니다. 이별의 좋은 소리입니다.
음악에서 뮤지션의 생각과 감정이 느껴지고, 악기의 음색에 리얼한 매력이 있었고, 목소리는 따뜻하고 활력을 느꼈습니다.
크로스 링 방식이 종래의 카트리지와 크게 다르다고 확신했습니다.

코일의 중심점과 자석의 중심점에 명확한 지렛대를 준비한 것은 Miyajima 연구소의 특허입니다.
여기서는 MC 스테레오 카트리지의 특허 중 하나 인 크로스 링 방식을 소개합니다.

이론적으로 크로스 링이 완성된 것은 7년 전이지만 제품이되기 위해서는 많은 노력이 필요했습니다.
화려한 사운드를 유지하기 위해 본체를 목재로 만들었습니다. 이 아이디어는 더 나은 결과를 얻었습니다. "


기존 스테레오 카트리지의 구조도




크로스 링 방식의 카트리지 구조도
