조용한 공간에서의 풍부한 사운드,
고품질 아날로그 재생

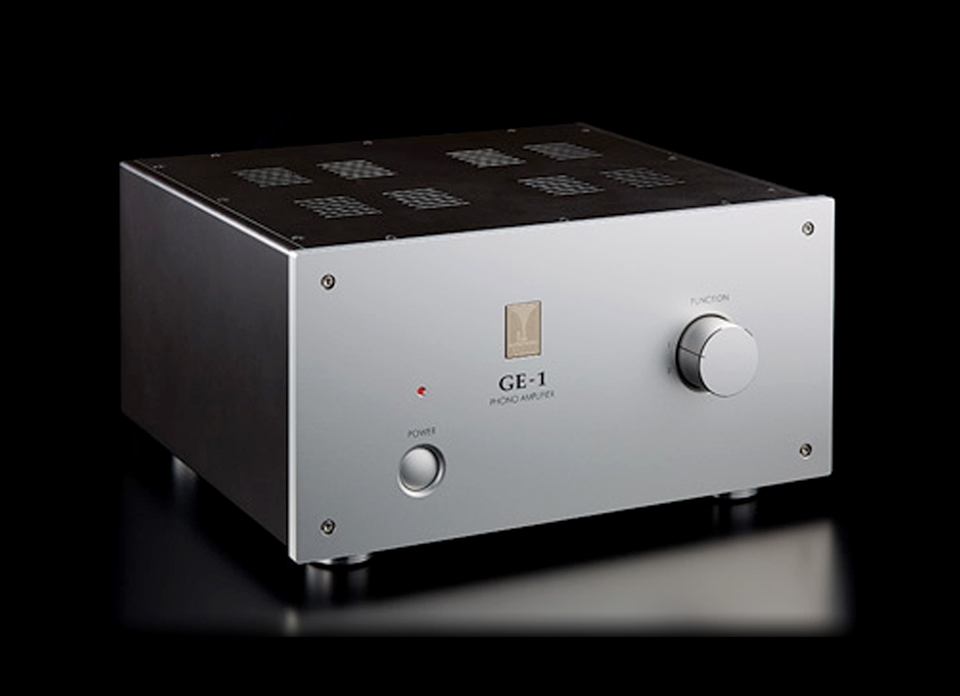

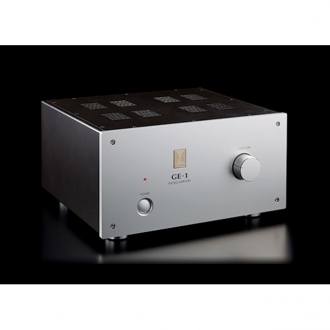

통합 앰프 Overture 및 프리앰프 G-70의 동반 포노 앰프로 설계된 GE-1은 고화질과 풍부한 음악적 특성으로 최고의 아날로그 재생 기능을 제공합니다.
새로 개발된 포노 앰프 회로는 거대한 전원 공급 장치 섹션에 의해 구동됩니다. 이 특별한 디자인은 진공관이나 솔리드 스테이트 앰프와 상관없이 모든 녹음의 매력을 끌어냅니다.
친밀하고 맑은 사운드를 제공하는 GE-1은 귀하의 오디오 즐거움을 최고의 즐거움으로 채워줄 것입니다.





특징

• 출력 회로는 낮은 출력 임피던스를 달성하기 위해 2단 NF+ 캐소드 팔로워로 구성됩니다. 상쾌한 사운드를 보장합니다.
• 자속 누설을 최소화한 컷 코어 전원 트랜스포머를 채택하여 좋은 음질을 위한 최고의 기반을 제공합니다.
• 디커플링 커패시터는 4개의 서로 다른 섹션을 따라 조심스럽게 배치되어 NFB 경로에서 최단 경로를 생성하여 최고의 순도를 갖는 신호 루프를 만듭니다.
• 출력단의 고음질 로우 컷오프 필터는 신호 커플링 커패시터와 사용자가 선택할 수 있는 부하 저항으로 구성됩니다.
• DC 히터 회로에는 대형 브릿지 다이오드와 TO3 트랜지스터를 채용하여 깊은 질감과 자연스러운 사운드를 구현합니다.
• 최상의 구성 요소 배치, 모듈 구조에 대한 신호 배선 및 접지 레이아웃을 갖추고 있습니다.
• SSW(실크 실버 와이어), 은박 커패시터 등과 같은 정품 부품을 채택합니다.
• 순수 구리 서브 섀시를 사용하여 생동감 있고 개방적인 사운드를 구현합니다.

포노 앰프 모듈

포노 앰프 부분의 모듈화는 특히 NFB 루프를 고려할 때 짧은 신호 경로와 수동 배선의 장점을 실현합니다. 또한, 모듈 주위에 4개의 디커플링 커패시터를 배치하여 고순도 신호 루프를 형성합니다.
또한 트랜지스터 프리앰프를 연결할 수 있다는 점을 고려하면 GE-1은 20kΩ의 낮은 입력 임피던스로 로드가 가능합니다.





Main 및 Filament 전원 공급 회로

사용중인 정류관은 6X4 입니다. 진동 대책에 심혈을 기울인 전력 변압기 설계는 오랜 청취 테스트와 비교를 거쳐 수정되었습니다.
리플 필터 커패시터(400μF)와 디커플링 커패시터(약 500μF/ch)가 최상의 회로 위치에 레이아웃되어 있습니다. 오른쪽과 왼쪽의 디커플링 커패시터도 캐소드 팔로워 및 이퀄라이저 섹션에 대해 독립적으로 배치됩니다. 4개의 신호 루프가 형성되었으며, 단간 간섭이 철저하게 제거되었습니다.
강력한 리플 제거와 전압 변동에 대한 안정성을 보장하기 위해 오디오 등급 TO3 유형 트랜지스터가 채택되었습니다. 결과는 낮은 임피던스 DC 라인과 고순도 사운드입니다.
또한 CR과 대형 브리지 다이오드의 선택으로 음악의 생동감을 더욱 높여줍니다.



부하저항 선택이 가능한 간단한 로우컷 필터

GE-1의 출력단 부하 저항(3단계 선택 가능)과 프리앰프의 입력 임피던스는 20kΩ의 결과 임피던스를 형성했습니다. 이는 출력단 커플링 커패시터와 함께 로우컷 필터로 작동합니다. 이 디자인은 필터에 자연스럽고 부드러운 특성을 부여합니다. 럼블 성분을 줄이면서 음질 손실이 없습니다.



초고품질 부품

모든 부품은 오랜 시간의 청취 테스트를 거쳐 신중하게 선택되었습니다. SSW 실크 실버 와이어, 오리지널 실버 포일 커패시터(NFB 부품), 오리지널 컷코어 전원 트랜스포머, 실버 리드 저항기, 오리지널 RCA 잭 등 모든 CR 부품은 신중하게 선택되고 배열됩니다.



전원 케이블

ACc-PERSIMMON





명세서

제품	스테레오 NF형 포노 이퀄라이저 앰프
모델	GE-1
RIAA Declination	±0.5dB (30Hz-20kHz, LCF 제외)
이득	34dB
입력 / 임피던스	2계통(RCA, 언밸런스) / 47kΩ
출력	1계통(RCA, 언밸런스, 20kΩ 이상 부하)
잡음	0.5mV 미만
사용 튜브	6072x3, 6X4x1
전압 / 소비	220V / 16W
치수	303(W) x 16(H) x 260(D)mm (돌출부 제외)
무게	7.5kg
