입실론 VPS-100 Mk2
포노 프리앰프
Ypsilon Electronics의 경우, VPS-100 Mk2를 개발하기 위한 과정은 토폴로지, 재료, 설계 및 구현을 평가하는 광범위한 과정을 거쳐 이루어졌습니다.
궁극적으로 수동 RIAA 이퀄라이제이션이 선택되었습니다. 능동 RIAA 이퀄라이제이션이 사용될 때 피드백 루프가 존재하고 RIAA 네트워크가 이 피드백 루프에 있다는 것이 관찰되었습니다. RIAA 이퀄라이저 회로는 일반적으로 커패시터와 저항기(CR 네트워크)로 구현되지만 이는 추가적인 과제를 제시합니다. 커패시터는 본질적으로 '유전 흡수' 특성을 나타냅니다. 에너지는 유전체 재료에 저장된 다음 약간의 지연으로 신호에 추가되어 기본 음표에서 '울림' 특성을 생성합니다. 이러한 울림 음향 아티팩트는 특히 피아노 음표에서 발견될 수 있으며 약간의 번짐 효과를 초래합니다. 과거에는 RIAA 이퀄라이저를 구현하는 대체 방법인 LCR(인덕턴스-커패시턴스-저항) 회로가 제안되었습니다.
오래전 일본의 TANGO 변압기는 600Ω에서 작동하는 이러한 회로를 생산했습니다. 일부 제조업체는 원래 TANGO LCR 회로의 변형을 사용하여 LCR 기반 포노 스테이지를 사용하고 있습니다. 600Ω LCR EQ의 과제는 네트워크를 적절하게 구동하는 것입니다. 충분한 전체 이득과 충분히 낮은 출력 임피던스를 가진 2개 이하의 이득 스테이지가 있어야 합니다. LCR 네트워크를 구동하는 가장 좋은 방법은 변압기를 사용하는 것입니다. Ypsilon은 특수 비정질 C-코어 소재를 사용하여 변압기를 설계하고 제작합니다. 권선 절연은 종이입니다. 적절하게 구현된 LCR RIAA는 CR 네트워크에 비해 더 잘 정의된 매크로 및 마이크로 역학으로 훨씬 더 자연스럽고 음악적이며 개방적인 사운드를 냅니다. 가장 일반적으로 사용되는 LCR 네트워크는 이중 T-필터 네트워크를 기반으로 합니다. 하나의 T-필터는 50-500Hz 폴을 형성하고 두 번째 T-필터는 2,123Hz 폴을 형성합니다.
VPS-100 설계에서 Ypsilon은 이 접근 방식을 다른 수준으로 끌어올렸습니다. 2,123Hz 폴은 첫 번째 이득 단계에서 실질적으로 스트레이 커패시턴스가 없는 공기 코어 인덕터로 형성되고 50-500Hz 폴은 두 번째 이득 단계의 출력에서 직접 높은 신호 레벨로 형성됩니다. 이 독특한 토폴로지는 SIEMENS C3g 튜브를 기반으로 하는 두 개의 이득 단계를 사용하는 분할 RIAA 설계입니다. 이 튜브는 10,000시간 이상 동안 지정되어 있기 때문에 매우 안정적입니다.

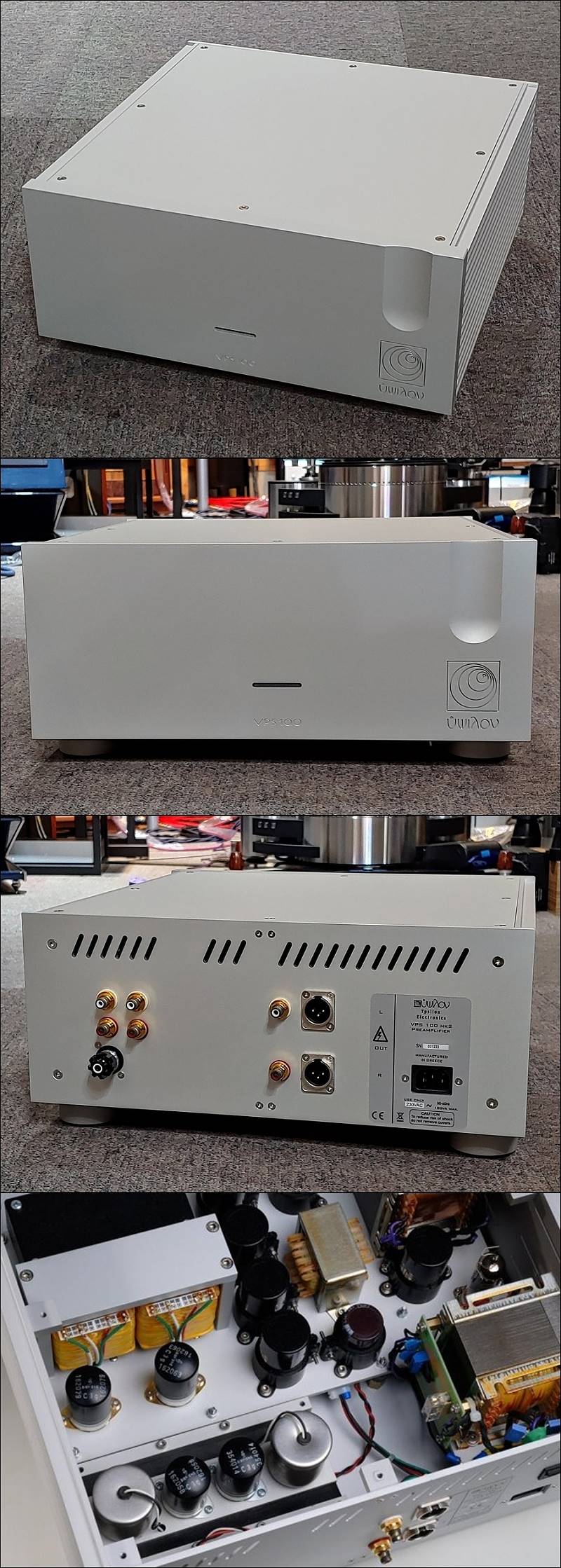

전원 공급 장치는 6CA4 정류관과 초크 필터를 사용합니다. 튜브의 히터는 2단계에서 AC이고 1단계에서는 DC 수동 조절됩니다. 이 구조는 인쇄 회로 기판을 사용하지 않으며 Ypsilon의 자체 압출 및 어닐링 사양에 따라 실버 와이어를 사용하여 포인트 투 포인트 실버 와이어링됩니다. 특별히 설계된 디커플링 시스템을 사용하여 1차 게인 단계와 2123 폴 코일을 기계적으로 디커플링하는 데 특별한 주의를 기울였습니다. 나머지 구조는 알루미늄 하부 플레이트와 함께 매우 견고한 플랫폼을 형성하는 알루미늄 서브 섀시에 장착됩니다.
2023년 후반에 Ypsilon은 VPS-100의 Mk2 버전을 출시했습니다. 변경 사항은 주로 구성 요소 수준입니다.
- 입력 및 출력 튜브가 다릅니다. 입력 튜브는 이제 6ZH11p이고 출력 튜브는 EC8010입니다(SET100 Ultimate 및 Aelius 2에서 사용된 것과 동일한 튜브).
- 전원 공급 커패시터는 이제 4극 유형입니다. VPS-100이 처음 설계되었을 때는 사용할 수 없었습니다.
- SE 버전에서는 알루미늄 호일 인터스테이지 젠슨 캡 또는 구리 호일이 사용되었지만, 표준 및 SE 버전에서는 각각 맞춤 제작된 듀런드 구리 또는 은 호일이 사용되었습니다.
- 진공관의 작동 지점을 더 잘 보존하는 전원 공급 장치의 정교한 필터링.
VPS-100은 포노 프리앰프의 성능을 전례 없는 수준으로 끌어올렸습니다. 자연스러운 음색의 수준은 경험하기에 놀랍고 이 포노 스테이지를 세계 최고 중 하나로 자리매김합니다.
VPS-100 사양
| 입력 임피던스 |
47kΩ/200pF |
| 출력 임피던스 |
1.2k옴 |
| 출력 |
RCA 언밸런스드, XLR 언밸런스드(핀1,3 접지) |
| 주파수 응답 |
-3dB @ 10Hz - 40kHz |
| 최대 출력 전압 |
1kHz에서 최대 5V, 50Hz에서 최대 50V |
| RIAA 정확도 |
20Hz - 20kHz +/- 0.5dB |
| 채널 불일치 |
< 0.2 db |
| 이득 |
39dB |
| 전력 소비량 |
20W |
| 크기 |
400 x 180 x 400 (가로x세로x두께)mm |
| 무게 |
25kg |
)
!
