레코드에 새겨진 음악의 현실, 아티스트의 열정까지 불러으킬 수 있는 모노 블럭 포노 앰프

모든 단계에 새롭게 설계된 올 디스크리트 논피드백 회로



수상 경력



스테레오 사운드
BEST BUY COMPONENTS 2015-16 포노 이퀄라이저 앰프 1위

온겐 출판사
Audio Excellence Award 2016 은상

온겐 출판사
analog Grand Prix 2016 수상

세이분도 신코샤
MJ Technology of the Year 2016 아날로그 컴포넌트상

"STEREO" 매거진
Annual Best Components 2015 아날로그 컴포넌트 2위

제품 개요 및 컨셉
"아날로그 오디오 제품은 아직 완성된 것이 아니다"라는 모토를 바탕으로, 2002년 출시된 MC 카트리지(P-1)를 시작으로 포노 앰프, 프리앰프, 메인 앰프에 이르기까지 오디오 시리즈를 개발해 왔습니다. 피드백이 없는 회로와 수동 감쇠기를 사용했습니다.

이 기간 동안 아날로그 오디오 재생 시스템에 대한 관심이 더욱 높아져 다양한 신제품이 출시되었습니다. 아날로그 시장이 활기를 띠는 이 시점을 기다린 끝에 신제품 EA-500을 출시했습니다. 내장 MC 트랜스포머부터 회로까지 음질과 기능을 향상시키기 위해 새롭게 개발되었으며, 반도체 포노 앰프의 최고 성능을 목표로 하여 아날로그 디스크 재생의 새로운 차원을 경험하실 수 있도록 했습니다.



주요 특징

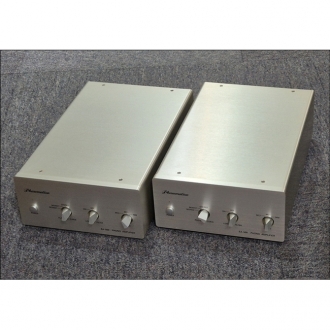

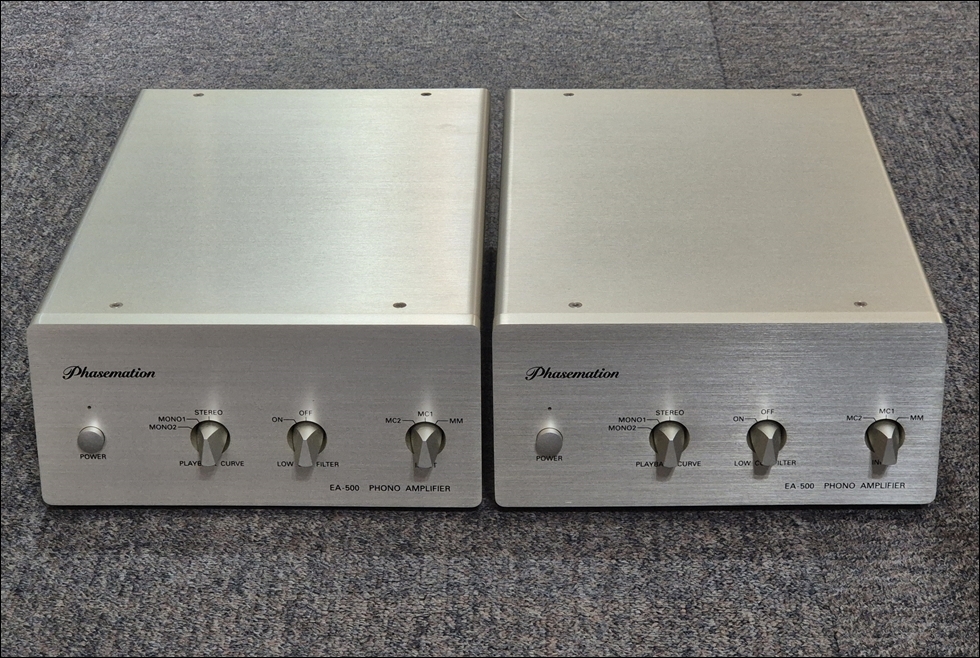

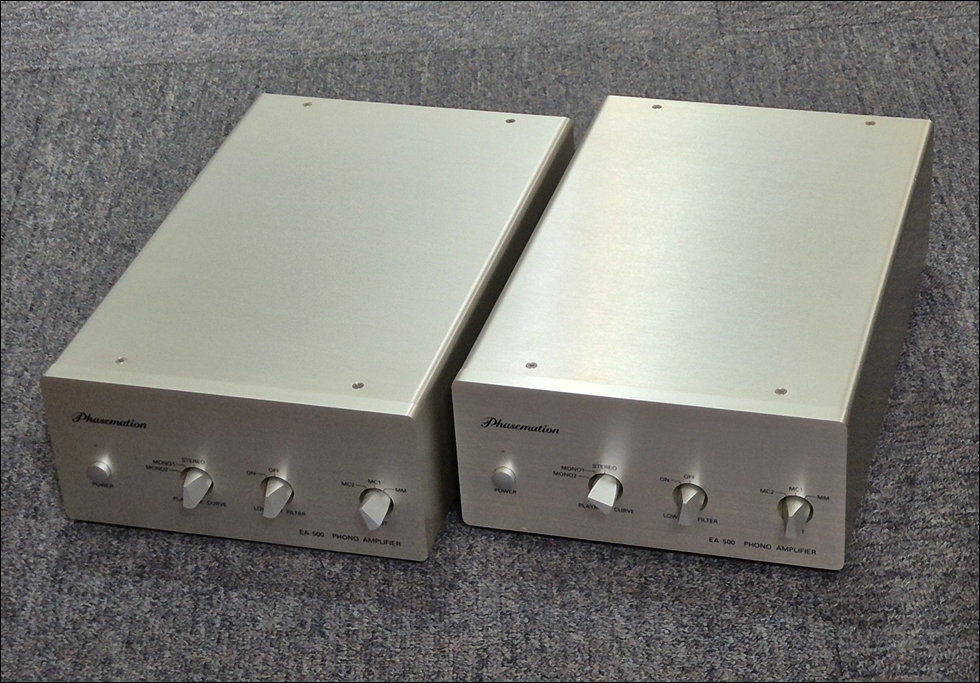

I. 좌우로 분리된 두 개의 모노럴 블록 유닛으로 구성된 견고한 섀시 구조

12mm 두께의 알루미늄 전면 패널, 2mm 두께의 구리 도금 강철 섀시 베이스 및 2mm 두께의 알루미늄 커버로 구성된 이 앰프는 견고한 섀시 구조를 갖추고 있어 뛰어난 강성과 자기변형 감소 효과를 제공합니다.

또한, 앰프의 이퀄라이저와 전원 공급 장치가 좌우로 분리되어 있어 고해상도와 높은 신호 대 잡음비 덕분에 압도적인 생동감과 파노라마식 무대 재현을 통해 음악을 감상할 수 있습니다.



II. 새롭게 설계된 증폭기 회로는 VI/IV 변환을 특징으로 하며, 모든 구성 요소가 개별 소자로 이루어져 있고 모든 단계에서 피드백이 없습니다.

반도체나 진공관으로 만들어지는 현재의 증폭기에서 널리 사용되는 네거티브 피드백 증폭기는 입력 신호와 출력 신호를 항상 비교하고, 이 차이(보정 신호)를 입력 신호로 증폭합니다. 따라서 저비용으로 고정밀 증폭을 구현할 수 있습니다.

하지만 원칙적으로 입력 신호와 출력 신호 사이에는 제거할 수 없는 지연 시간이 존재하며, 이 지연으로 인해 TIM 왜곡이 발생합니다. 따라서 이는 네거티브 피드백 증폭기의 음질이 만족스럽지 못한 주요 원인 중 하나입니다.

페이즈메이션의 모든 증폭기는 반도체 또는 진공관으로 만들어진 비피드백 증폭기로 구성되어 있습니다.

무피드백 증폭기는 네거티브 피드백 증폭기와 같은 보정 동작은 없지만, 구성 부품 및 회로에 높은 정밀도와 첨단 기술이 요구됩니다.

그 결과, 음원(레코드)의 정보를 손실 없이 100% 재생할 수 있으므로, 음악의 본질적인 요소인 활기찬 느낌, 다이내믹스, 색감 등이 탁월하게 표현되어 음악 감상에 큰 도움이 됩니다.

이 장비에는 엄선된 개별 부품으로 구성된 VI/IV 변환 및 모든 단계에 대한 피드백 방지 기능을 갖춘 새롭게 설계된 증폭기가 탑재되어 있습니다. 이 증폭기는 입력 신호를 전류로 변환하고, 신호에 대한 등화 작업을 수행한 후, 다시 전압 신호로 변환하여 교차 곱셈 버퍼를 통해 출력합니다.



III. 다양한 입력 전환 기능 채택

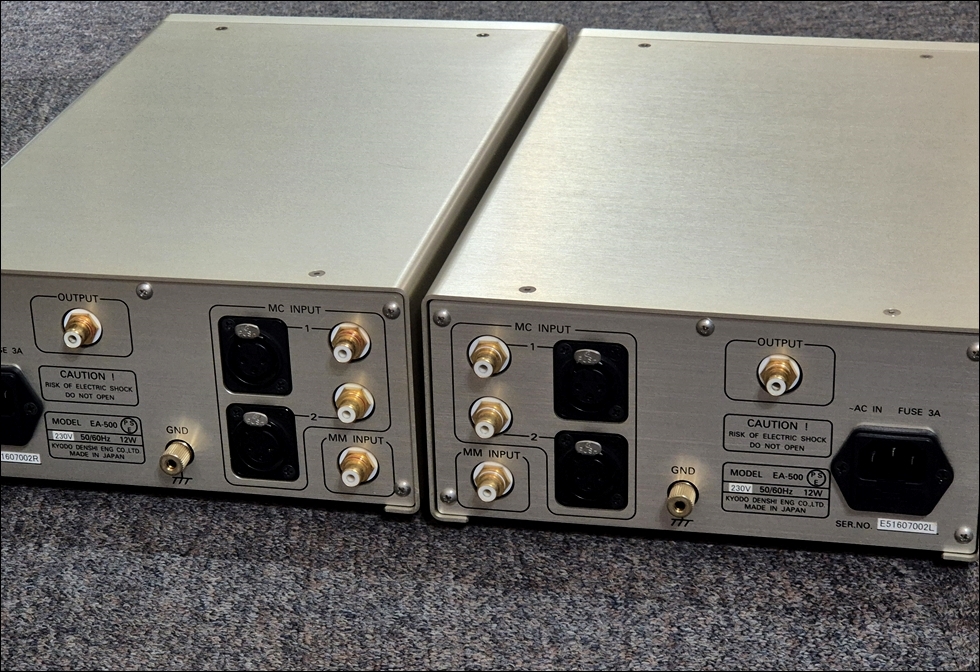

MC1, MC2, MM 세 개의 라인이 설치되어 있으며, RCA 단자 외에도 MC1과 MC2에는 XLR 커넥터의 밸런스 입력 단자가 설치되어 있습니다.

이번 개발에서는 MC 밸런스 전송에 필요한 특수 분할 권선 구조의 승압 변압기를 새롭게 설계하여 MC 신호 입력을 지원하였습니다.



IV. 강력한 역량

CR2 단계의 비피드백형 저역 차단 필터 장착

휘어진 레코드판도 음질 저하 없이 재생할 수 있으며, 스피커(우퍼)의 떨림을 방지할 수 있습니다.

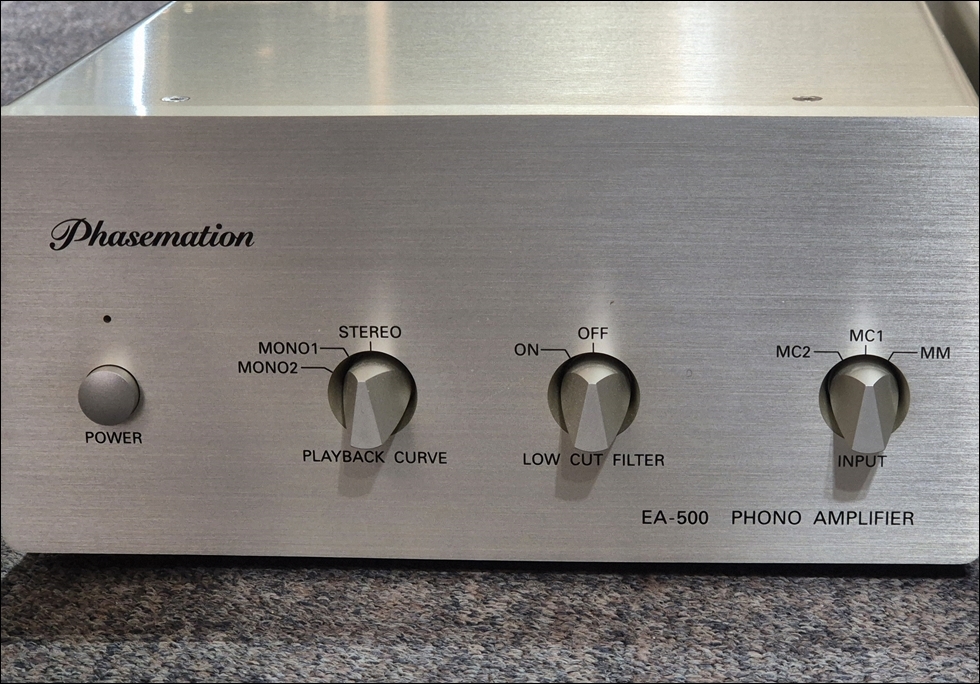

세 가지 재생 곡선 중에서 선택할 수 있는 스위치를 채택했습니다.

스테레오 시스템을 위한 RIAA 특성 외에도 DECCA 레이블 등에 사용되는 Mono 1과 Colombia 레이블에 사용되는 Mono 2가 모노 특성을 위해 탑재되어 있습니다.

음악은 데카 레이블이나 콜롬비아 레이블 외에도 정확하게 연주됩니다.



V. 고품질 오디오 부품 채택
신호 회로
1: 포노 앰프의 음질에 큰 영향을 미치는 RIAA 회로에는 검증된 고품질 오디오 부품이 채택되었습니다. 예를 들어, 정격 여유가 있는 1% 등급의 금속 필름 저항과 유전체 본체에 은도금 운모판을 사용한 운모 콘덴서 등이 있습니다.



2. 정류 커패시터에는 고음질 오디오 등급의 대용량 커패시터(니치콘사 제품)를 채택하고, 단자에는 저저항 전극 포일을 도금한 금도금 커패시터를 사용했습니다. 디커플링 커패시터로는 엘나사의 세라핀 커패시터를 사용했습니다.

3. 저잡음 제너 다이오드를 사용하여 피드백 회로가 없는 션트 레귤레이터를 구성함으로써 고속 저잡음 전원 공급 회로를 구현했습니다.

4. 접지 공통 임피던스로 인한 부정적인 영향을 상쇄하기 위해, 특히 "+ 전원"과 "- 전원"에 각각 저누설 자속 R-코어 트랜스포머를 사용하고 각 브리지를 정류했습니다.



제품 사양
형태: V-I/I-V 변환 및 모든 단계에 대한 피드백 방지 기능을 갖춘 이퀄라이징 앰프
입력 유형(카트리지): MM / MC
입력 감도: 2.5mV / 0.18mV
입력 가능 임피던스: 47kΩ 이하(MM) / 1.5~40Ω(MC)
게인: 38dB(MM), 61dB(MC)
입력 등가 S/N비: –120dBV –140dBV
정격 출력 전압: 200mV (1kHz)
RIAA 곡선 편차: ±0.5dB (20Hz~20kHz)
소비 전력: 12W (230VAC, 50~60Hz)
크기(mm): 210(가로) x 103(세로) x 355(깊이)
무게: 채널 유닛당 5.5kg
