오르페우스 Orpheus

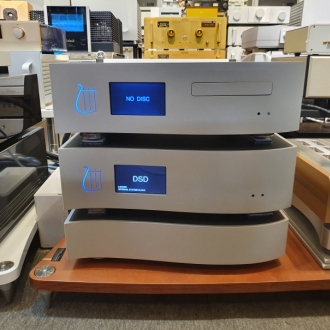

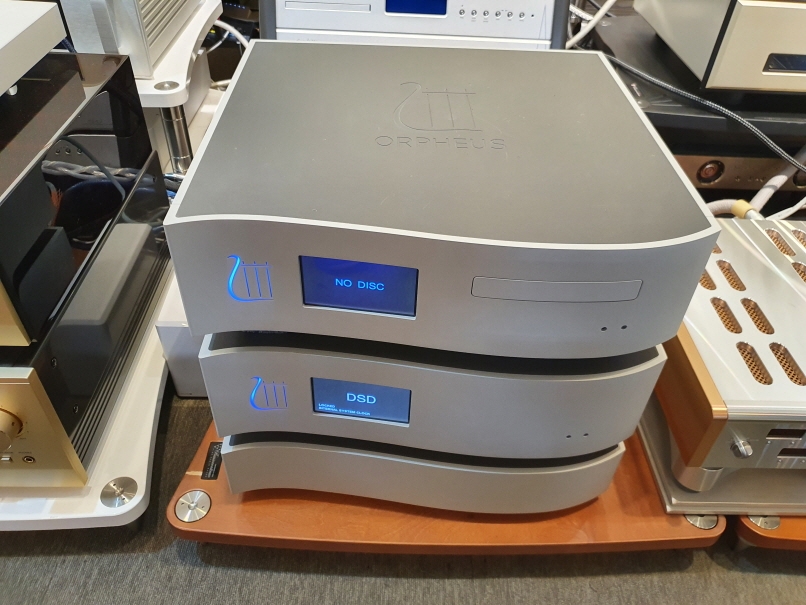

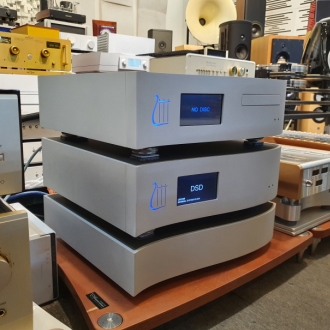

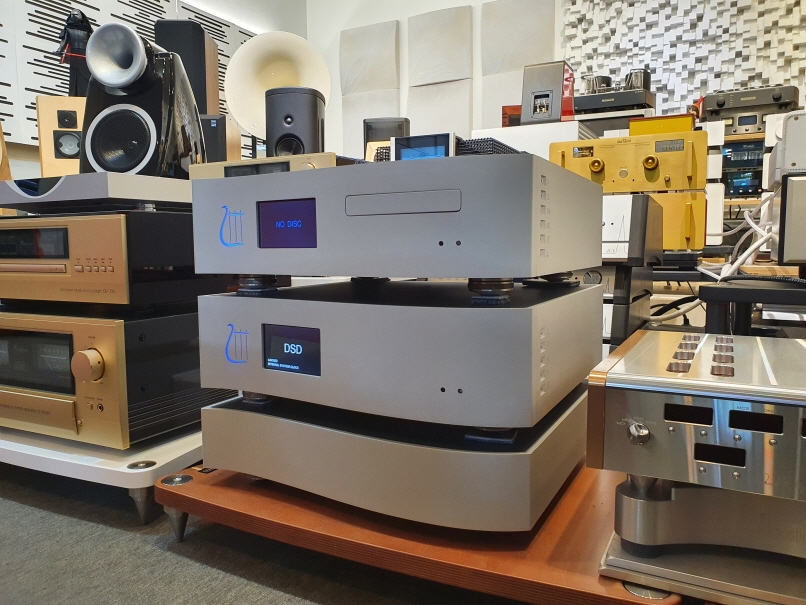

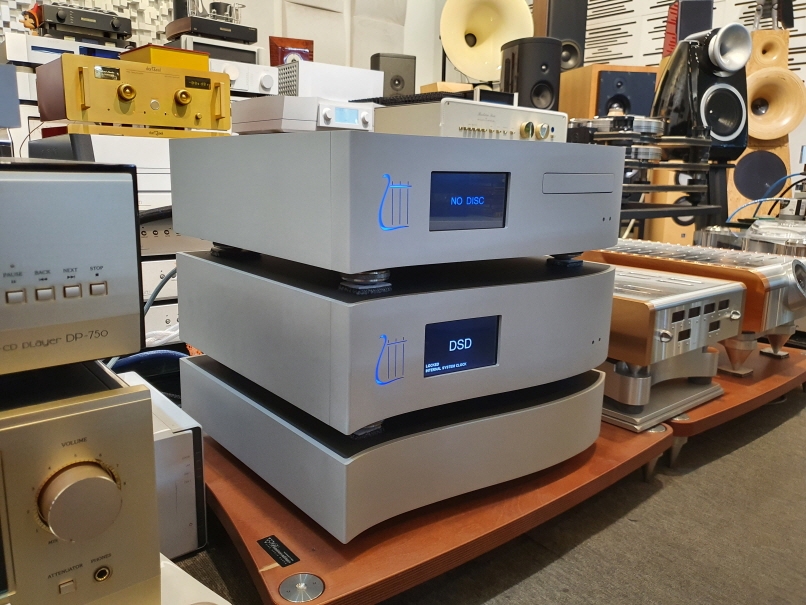

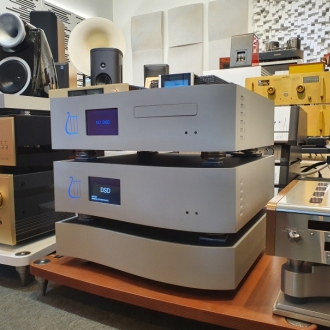

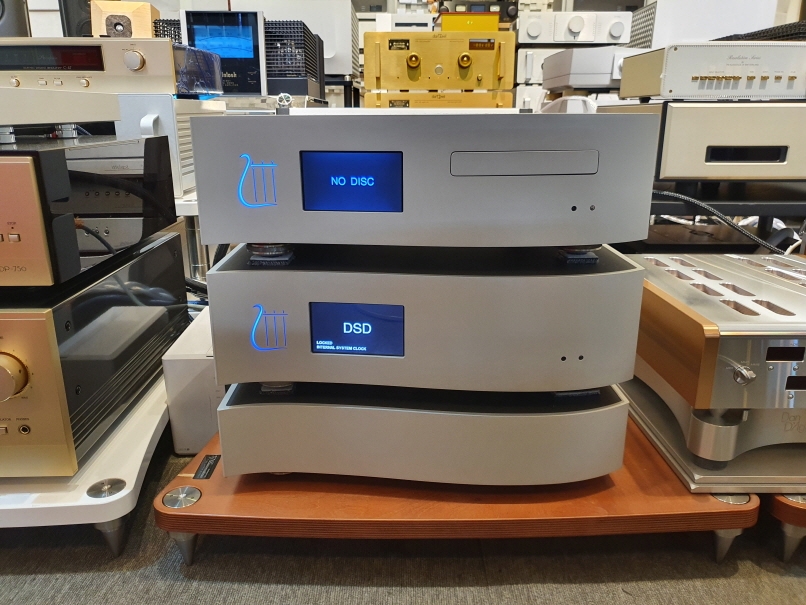

헤리티지 3 DAC및 SACDT 셋트가 입고 시연중입니다

매장 입고 시연중입니다

궁금 하신 부분은 전화를 주시면 성심을 다 하겠습니다

감사합니다 오디오젠틀맨 ^^



내부는 모듈 구성이다. 마스터 클럭 제너레이터 모듈(MCG), 비동기 데이터 프로세서 모듈(ADP), 그리고 채널당 1개씩 투입된 업샘플링 및 스크램블링 모듈(USP)이다.

용어는 바뀌었지만 기본 구성은 오리지널 헤리티지 DAC에 기반한 것임을 알 수 있다.

디지털 입력신호는 ADP 모듈을 거치며 정밀도가 1ps에 불과한 MCG를 통해 비동기 처리된다.

MCG 모듈은 이러한 내부 마스터 클럭 관리는 물론 외부기기에 워드 클럭(44.1kHz, 48kHz, 96kHz, 192kHz)을 내보내주는 역할까지 한다.

한 채널에 듀얼 스테레오 DAC 칩(AD1955A)이 4개, 그러니까 한 채널에 8개 DAC 회로가 병렬로 투입된 점도 짚고 넘어갈 만하다.

이렇게 많은 칩을 투입한 것은 밸런스 신호 전송 원리를 이용해 다이내믹 레인지와 SNR, 리니어리티는 높이고 왜율은 줄이기 위해서다.

실제로 헤리티지 DAC III의 주파수응답 특성은 20Hz~20kHz에서 0.01dB 편차에 그치고 신호대 잡음비(SNR)는 무려 120dB에 달한다.

신호에 섞인 노이즈가 100만 분의 1밖에 안된다는 뜻이다. 다이내믹한 드럼 연주를 만끽할 수 있는 데이브 웨클의 'Heads Up'을 들어보면 처음부터 정신이 번쩍 날 만큼

에너지감과 매크로 다이내믹스가 작렬한다.

USB입력으로 DSD입력(native지원되며 dsd64까지 지원됩니다)을 받으며

MCG(Master Clock Generator)가 포함되었으며 외부클럭을 받을 수 있는 Word Clock Input이 추가되었습니다.

듀얼모노 아키텍쳐구조로 설계되어 각채널당 생길수있는 간섭을 원천적으로 차단시켰으며

전원부업그레이드와 MCU와 DSP보드가 업그레이드 되면서 이전버젼과는 확연히 틀린 새로운 제품으로 탈바꿈되었습니다..

특히 Orpheus Heritage제품을 받아보고나서 이상하게생각된점이 있는데 타회사제품들과는 설계부터 확연히 틀린구조라는점이 보였습니다..

일반적인 타회사제품의 경우 Display가 있는부분이 메인모듈이고 전원부의 경우 추가로 붙는 경우가 많은데 이제품의 경우 LED창이 있는 부분이 전원부이며

신호에 관련된 부분에는 노이즈가 발생할 수 있는 어떠한 부분도 포함시키지않은 설계초기부터 완벽에 가까운 설계로 만들어진 제품이라는 점입니다..

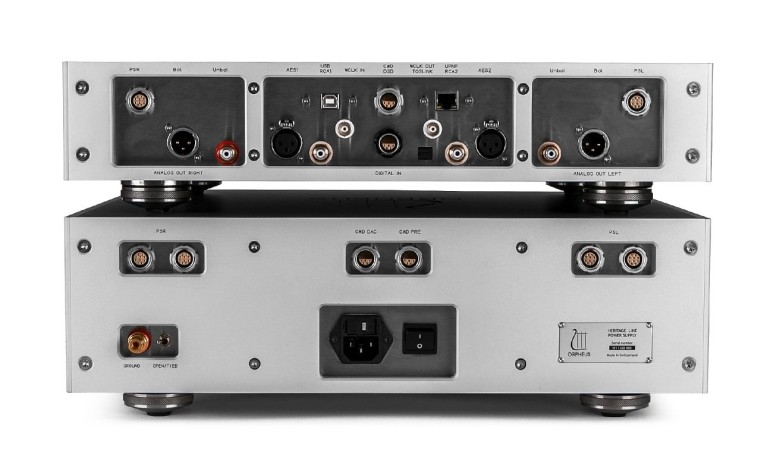

사진상에 맨아래부분에 위치한 블록이 전원부와 Display부이며 그위쪽에 있는 블록이 오디오신호와 관련된 메인블럭입니다..(즉 원천적으로 오디오신호에 간섭을 일으킬수있는 전기적노이즈를 원천적으로 분리시킨 설계구조이며 사진으로 보시면 아시겠지만 전원부에서 각메인모듈로 공급되는 dc전원도 완벽하게 모노모노구성으로 공급된다는 점입니다.)



Digital inputs
2 x AES/EBU (24 bits @192 KHz) 2 x S/PDIF (24 bits @ 192 KHz)
1 x Orpheus DSD
(Compatible with SACD HE)
1 x DSD and PCM over USB (Native지원되며 dsd64까지 지원합니다)
1 x Toslink (24 bits @ 192 KHz) Analog outputs
2 x balanced (XLR)
2 x unbalanced (RCA)
Word clock in/out
44.1 KHz, 48KHz, 96KHz, 192KHz Modules
1 x Master Clock Generator (MCG) 1 x Asynchronous Data
Processor (ADP)
2 x Upsampling & Scrambler Processor (USP)

Total Harmonic Distortion + Noise (THD + N)
115 dBr
Signal to Noise Ratio (SNR) 120 dBr
Linearity
less than 0.01 dB
(from 20Hz to 20KHz)
Noise floor
140 dB
Power consumption
Operating: 60W
Standby: 7W
Dimensions (WxLxH)
Power supply: 440 x 420 x 140 mm D/A Converter: 440 x 420 x 80 mm
Weight
Power supply: 24.3 Kg
D/A Converter: 11.7 Kg
