ODNF * Version 4.0 - 혁신적인 증폭 피드백 회로

L-509X의 핵심적인 부분은 LUXMAN의 원래 ODNF * 증폭 피드백 회로로, 고속 주 슬루 레이트, 초 광대역 및 왜곡 된 부품만을 피드백함으로써 달성되는 낮은 레벨의 왜곡을 특징으로합니다 증폭 회로의 출력으로부터의 오디오 신호의 위상을 검출한다. L-509X에는 최신 버전 4.0 ODNF가 장착되어있어 3 단계 병렬 오류 검출 회로로 인한 왜곡 검출의 정확성을 크게 향상시킵니다. 더 낮은 임피던스와 더 높은 신호대 잡음비는 평행 한 첫 번째 스테이지와 Darlington 장착 된 두 번째 스테이지 증폭 회로로 인해 달성되었습니다. 3 단 Darlington 회로와 4 병렬 Push-Pull 구조가 M-700u 전력 증폭기와 유사하게 출력단에 사용됩니다. 120W + 120W (8Ω) 및 220W + 220W (4Ω)의 출력을 제공하므로 L-509X는 풍부한 다이내믹과 풍부한 표현력으로 강력하게 스피커를 구동 할 수 있습니다. * ODNF는 "Only Distortion Negative Feedback"의 약자입니다.







​

기능 및 디자인의 우수성을 보여주는 샤시 구조

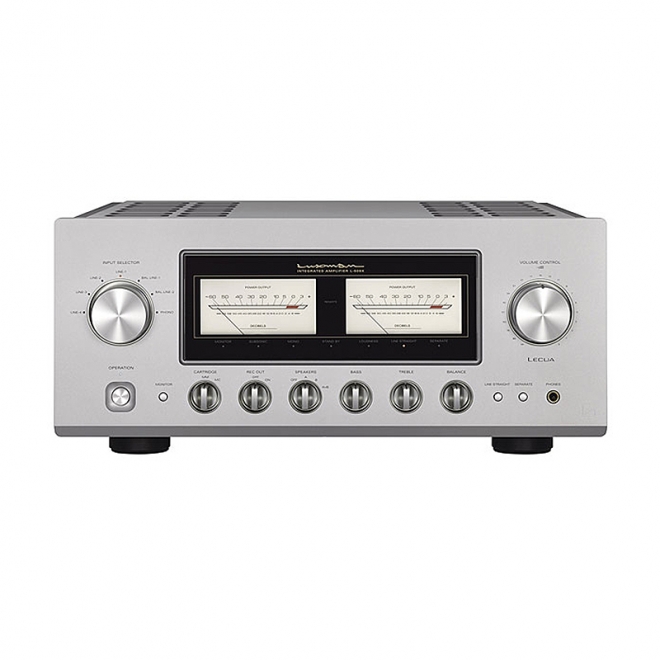

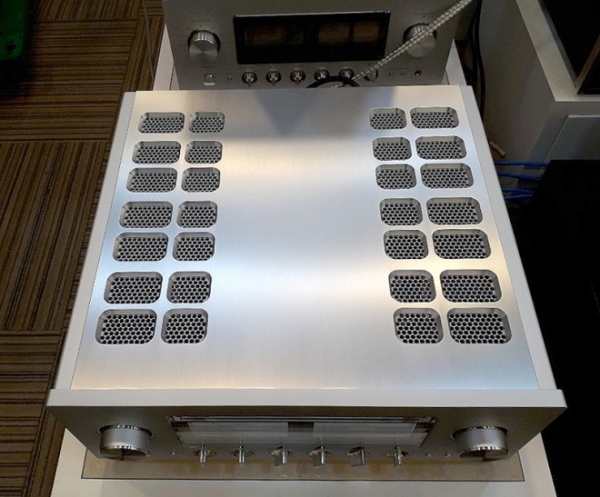

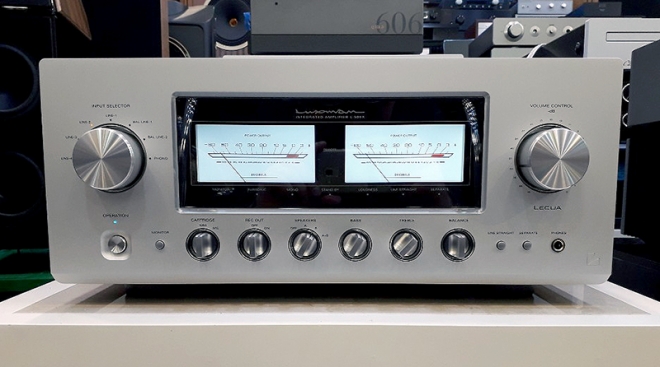

L-509X는 아름다운 헤어 라인 마감과 방열 효과를 높이기 위해 배기가 넓어진 상단 패널이 특징입니다. 루프리스 섀시 구조는 접지 임피던스의 증가를 제한합니다. 백색 LED로 밝혀진 아날로그 레벨 미터는 우아하고 세련된 외관을 더 해줍니다.





​





풍부한 사용자 친화적 기능

L-509X에는 MM 및 MC 카트리지와 호환되는 고품질 포노 앰프가 장착되어 있습니다. 이 모델은베이스 및 트레블 톤 컨트롤, LECUA로 제어되는 L / R 밸런스 조정, 사전 / 전원 분리 기능, 볼륨 조절 및 헤드폰 출력을 포함한 고품질 통합 앰프가 제공해야하는 모든 기능을 제공하며 모두 단일 장치에 통합되어 있습니다. 소리 품질.



​

구리 합금 단자

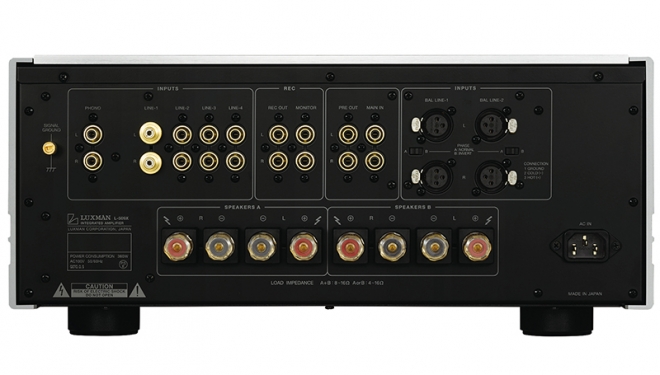

L-509X의 LINE-1 입력에는 구리 합금으로 만들어진 고품질 RCA 단자가 사용되며, 구리의 유익한 전도성과 황동의 내구성을 결합합니다. L-509X는 견고한 전원 공급 장치 및 Y- 커넥터와 호환되는 고급 스피커 터미널과 같은 주력 모델에 적합한 많은 맞춤형 구성 요소를 갖추고 있습니다.



​






주철 받침대

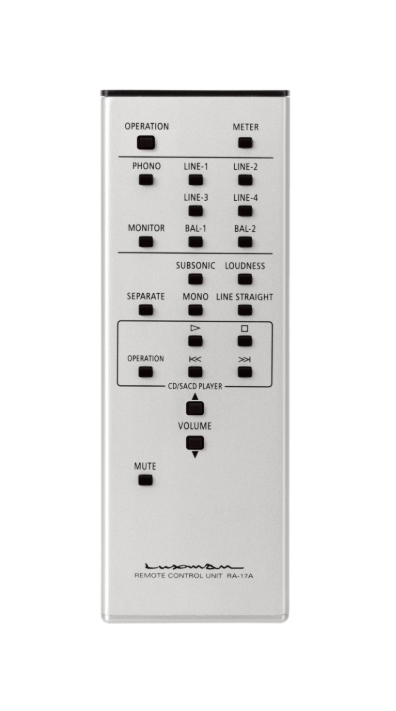

공진을 제거하기 위해 밀도 구배가있는 주철 피트를 사용하여 철저한 진동 대책이 수행되었습니다. 고급 알루미늄 바디 리모콘도 표준으로 제공됩니다.





높은 안정성 전원 공급 장치

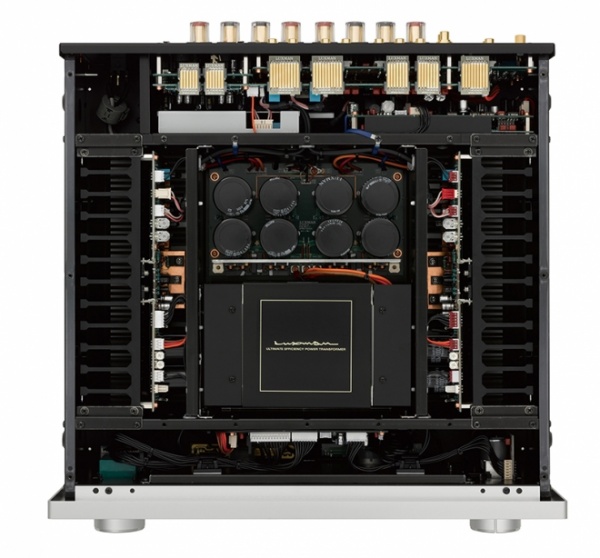

L-509X 용으로 개발 된 매우 안정적인 전원 공급 회로는 600 VA EI 코어 유형 전원 트랜스포머와 독립적 인 좌우 채널 대용량 차단 커패시터 (채널 당 10,000μFx4)를 특징으로합니다. 이 관대 한 사용자 지정 사양은 전원 공급 장치가 부하 변동의 영향을받지 않도록합니다.



​



이산 버퍼 회로

L-509X는 하이 엔드 LUXMAN C-900u 별도 앰프에 사용되는 유형과 동일한 이산 버퍼 회로가 장착되어 있습니다. 오디오 신호의 선명도는이 회로에 의해 보존되는 동시에 다음 파워 증폭 스테이지의 구동력이 현저하게 증가된다.



​

디자인에서 오디오 품질의 우선 순위 지정

앰프 보드에 균열에 강한 껍질 코팅 PCB를 사용하면 오디오 신호의 품질에 악영향을 미치지 않습니다. 이 제품은 오리지널 LUXMAN의 Beeline 구성으로 알려진 직각이 아닌 직접 배선 패턴과 같은 기능으로 오디오 품질을 우선 순위에두고 최적의 최단 경로를 통해 원활한 신호 전송을 보장합니다.



​

증가 된 감쇠 계수

대용량, 저 저항 스피커 릴레이가 병렬로 연결되어있어 풍부한 전원 공급 회로와 L-509X의 앰프 출력 섹션에서 생성되는 강력한 구동력을 손실없이 전달할 수 있습니다. 증폭기 보드 출력에 3.5mm2 케이블을 사용하고 370의 단위 감쇠 계수를 사용하면 L-509X는 모든 종류의 스피커를 정확하게 구동 할 수 있습니다.



​

새로운 LECUA * 1000 전산화 감쇠기

LUXMAN의 새로운 LECUA1000은 프리 앰프 섹션과 L-509X의 볼륨 조절 컨트롤의 핵심입니다. 이 전산 감쇠기는 하이 엔드 LUXMAN C-900u 제어 증폭기에 통합 된 기능인 증폭 회로와 통합되어 있습니다. LECUA는 88 단계 이상의 볼륨을 부드럽고 미세하게 조정할 수있는 이상적인 레벨 조절 시스템을 제공하여 볼륨 조절 범위의 어느 지점에서나 오디오 품질의 저하를 최소화합니다. New LECUA1000의 진보는 3D 디자인 레이아웃입니다. 감쇠 회로 보드는 증폭 회로 보드에 직접 연결됩니다. 신호 라우팅이 최소화되었고 효율성이 성공적으로 향상되었습니다. 또한이 디자인은 외부 진동에 매우 강하며 볼륨 조절 범위에서 오디오 품질의 변화를 제거합니다. 이 시스템의 견고한 특성은 수명과 내구성을 보장합니다. * LECUA는 "Luxman Electronicically Controlled Ultimate Attenuator"의 약자입니다.
