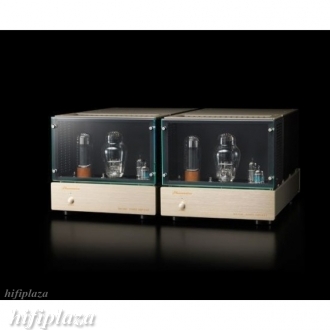

Psvane 300B 튜브를 싱글엔디드로 최적으로 구동하는 트랜스 결합 회로용 6CG7

300B를 자체 바이어스 싱글 퓨어 A급으로 하여 6CG7을 드라이버로 트랜스포머 커플에 사용하여 흔들림 없이 안정적으로 스피커를 구동하면서 300B의 우수성을 발휘할 수 있는 구조로 되어 있습니다.

전단 3극관 채용으로 논피드백 앰프 구성

전단에 3극관 5814A+6CG7+300B를 채용하여 논피드백 앰프를 구성하고 있습니다. 따라서 다이내믹하고 표현력이 뛰어난 음악을 재생하는 기능은 피드백이 없는 회로에서만 가능합니다.

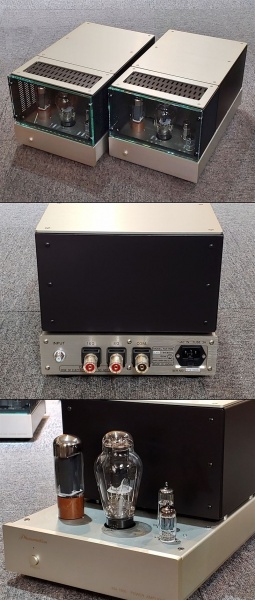

스웨덴 Lundahl사의 출력트랜스 및 인터스테이지 트랜스 채용

스웨덴 Lundahl사에서 제조한 인터스테이지 및 아웃풋 트랜스포머는 이 제품를 구성하고 우리가 목표로 하는 음질에 가장 적합하기 때문에 채택했습니다. 단간 트랜스포머의 2차측 독립 권선 구조를 활용하여 병렬 연결을 채택하여 매우 작은 신호까지 확실한 전송을 확보하였습니다. 8옴 16옴 또는 4옴 스피커를 구동할 수 있는 독립 단자는 출력 트랜스의 2차측 독립 권선 구조를 활용하여 제공됩니다.

2개의 독립적인 전원 초크 트랜스로 구성

1단 드라이버단(5814A+6CG7), 전원단(300B 싱글엔디드)에 독립 전원 초크트랜스의 전원을 개별적으로 공급하기 때문에 입력 신호 증폭회로와 스피커의 상호 간섭 없이 드라이브 회로가 퍼지됩니다. 따라서 극미량의 신호부터 고전력 신호까지 다양한 레벨의 신호가 선명하게 증폭됩니다.

소음 감소를 위한 철저한 설계

노이즈 감소를 위해 다음과 같은 철저한 설계를 채택했습니다.

• 고전압 전원에 대해 원칙적으로 스위칭 노이즈가 발생하지 않는 정류관 5R4G
• 초크 트랜스로 구성하는 정류 회로
• DC 전원 공급 장치로 직접 구동되는 300B 히터

MA-1500 블록 다이어그램
