아날로그 입력
입력 유형 밸런스 형 (XLR), 보드 당 하나의 커넥터
단일 종단 형 (RCA 및 BNC), 보드 당 하나의 커넥터
입력 임피던스 평형 : 94kΩ
단일 종단 : 47kΩ 또는 300Ω
입력 스테이지 JFET 입력 단계
초 저잡음, 개별 완전 차동 단계
24dB 범위 조절 가능 이득 (0.5dB 단계)
확대
증폭 단계 초저 노이즈 완전 분리 클래스 AB 설계
5 쌍의 상보 형 출력 트랜지스터
출력 파워 스테레오 및 바이 앰프 모드에서 2x 100W / 8Ω, 2x
175W / 4Ω, 2x 300W / 2Ω
모노럴 모드에서 1x175W / 4Ω, 1x 300W / 2Ω, 1x 550W / 1Ω
1x 350W / 8Ω, 1x 600W / 4Ω, 1x 800W 브리지 모드에서 / 2Ω
바이어스 정전 바이어스 동작을위한 특허 출원중인 바이어스 회로
피드백 사용자가 조정할 수있는 로컬 대 글로벌 피드백 비율, 0 % ~
100 %, 20 % 단계
대역폭 8Ω 저항 부하에 1W에서 DC ~ 450kHz (-3dB)
신호 대 잡음비 스테레오 및 바이 앰프 모드에서 115dB
이상 브리지 모드에서 118dB 이상
총 고조파 왜곡 + 잡음 0.1 %
미만의 글로벌 피드백 으로 100 % 글로벌 피드백으로 0.01 % 미만

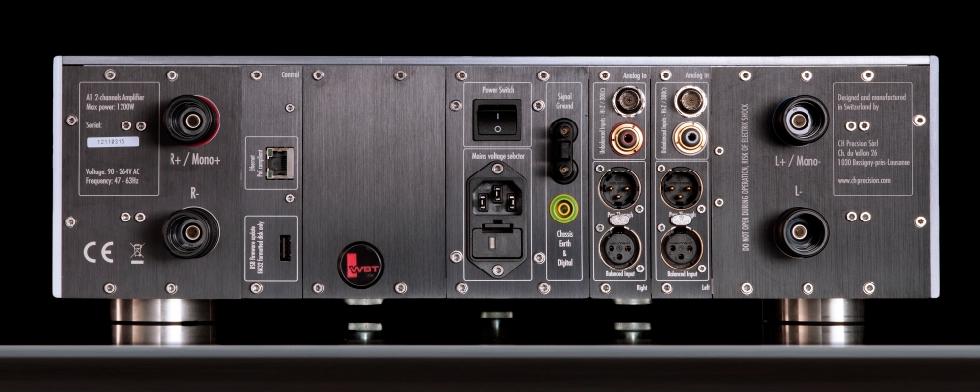

아날로그 출력
게시물 바인딩 라우드 스피커 연결을위한 두 쌍의 Argento 바인딩
포스트
모니터링 앰프의 비 간섭 식 DSP 기반 보호
순시 전압 및 전류 값은 각 채널에 대해 영구적으로 모니터링됩니다.
보호 장치 단락 회로 보호 연결된
단선 된 라우드 스피커가 감지 됨
히트 싱크
초과 온도 출력 트랜지스터 과열
전원 공급 장치
변신 로봇 1'200VA 단일 변압기, 저잡음 작동을 위해 대형
파워 커패시터 2x 47'000uF / 63V 4 극 콘덴서
조정기 전원 단계를위한 비 조절 식 대칭 전원 공급 장치
입력 / 드라이버 단계를위한 8 개의 로컬 조정 단계
논리 / 디스플레이를위한 7 개의 로컬 조정 단계
일반
디스플레이 480x272 픽셀, 24 비트 컬러, AMOLED

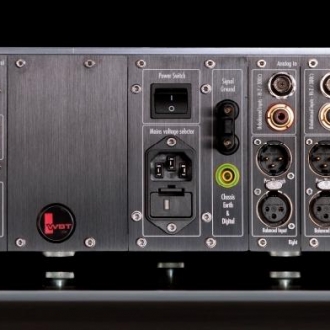

주전원 작동 선택 가능한 100V, 115, 230V AC, 47-63Hz
전원 공급 장치 소비 <1W (대기), 최대 1200W 작동
크기 / 무게 440 x 440 x 133mm (가로 x 세로 x 높이), 43kg
리모콘 Android CH 제어 앱을 통한 이더넷 기반 시스템 제어
)
!
